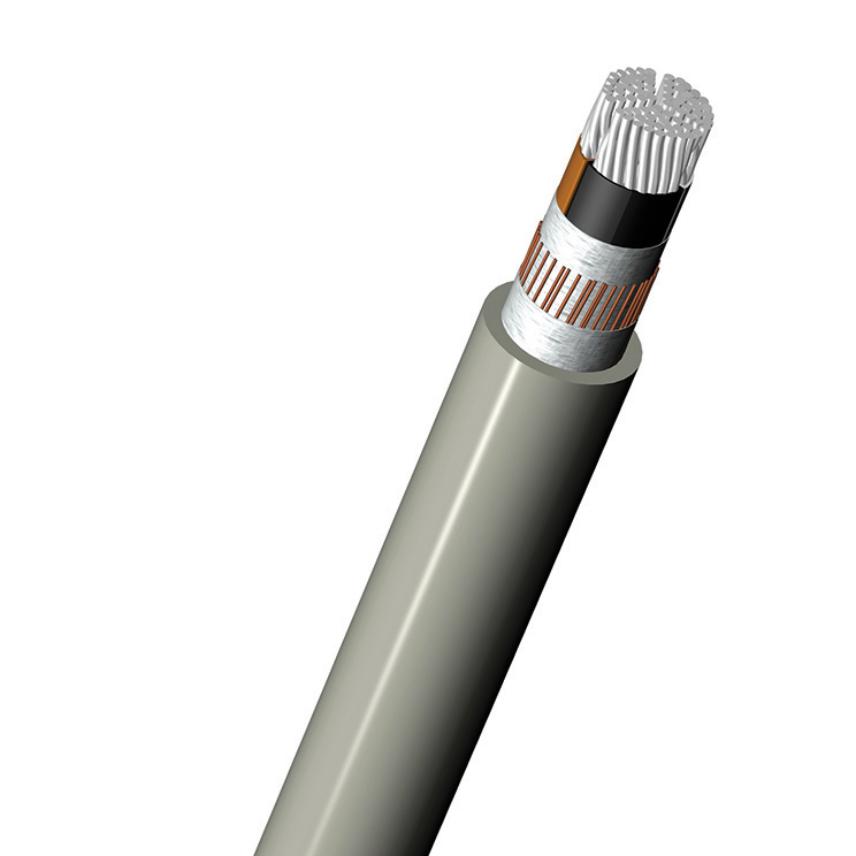

PFSP 0,6/1 kV med aluminiumsleder (Utgående velg IFSI)
PFSP 0,6/1 kV med aluminiumsleder (Utgående velg IFSI)
NB! Denne produkt familie blir i sin helhet erstattet av IFSI Easy 1kV Aluminium fra 01.01.2025. Følg link: https://www.nexans.no/no/products/Building-Wires-and-Cables/Low-fire-hazard-cables/Low-fire-hazard-Installation-cables/IFSI-EASY%E2%84%A2-1-kV.html Installasjons- og jordkabel med aluminiumsleder
Les merPFSP 1kV 3x25A/10
Nexans art.nr. 10021739 - El.nr. 1067090
- Forpakning: Trommel (999m)
- Lederform: Flertrådet rund
- Nominell ytre diameter: 24,1 mm
- Vekt (ca.): 62,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 3x50A/16
Nexans art.nr. 10021740 - El.nr. 1067091
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 27,3 mm
- Vekt (ca.): 100,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 3x95A/35
Nexans art.nr. 10021741 - El.nr. 1067092
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 36,0 mm
- Vekt (ca.): 182,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 3x150A/50
Nexans art.nr. 10021742 - El.nr. 1067093
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 42,1 mm
- Vekt (ca.): 252,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 3x240A/70
Nexans art.nr. 10021743 - El.nr. 1067094
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 51,6 mm
- Vekt (ca.): 390,0 kg/100m
- Standardlengde: 400 m
PFSP 1kV 4x25A/10
Nexans art.nr. 10021744 - El.nr. 1067095
- Forpakning: Trommel (999m)
- Lederform: Flertrådet rund
- Nominell ytre diameter: 26,1 mm
- Vekt (ca.): 74,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 4x50A/16
Nexans art.nr. 10021745 - El.nr. 1067096
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 31,0 mm
- Vekt (ca.): 124,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 4x95A/35
Nexans art.nr. 10021746 - El.nr. 1067097
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 39,7 mm
- Vekt (ca.): 225,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 4x150A/50
Nexans art.nr. 10021747 - El.nr. 1067098
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 46,1 mm
- Vekt (ca.): 312,0 kg/100m
- Standardlengde: 500 m
PFSP 1kV 4x240A/70
Nexans art.nr. 10021748 - El.nr. 1067099
- Forpakning: Trommel (999m)
- Lederform: Sektorformet, flertrådet
- Nominell ytre diameter: 59,0 mm
- Vekt (ca.): 490,0 kg/100m
- Standardlengde: 400 m
Beskrivelse
Beskrivelse
Standarder
-
ProductHD 603.3J
-
TestEN 50265; IEC 60332-1
Description
NB! Denne produkt familie blir i sin helhet erstattet av IFSI Easy 1kV Aluminium fra 01.01.2025. Følg link: https://www.nexans.no/no/products/Building-Wires-and-Cables/Low-fire-hazard-cables/Low-fire-hazard-Installation-cables/IFSI-EASY%E2%84%A2-1-kV.html
Anbefalt brukt i alle slags rom samt utendørs. Kan forlegges direkte i jord uten ekstra beskyttelse. Kobberskjermen er dimensjonert slik at den tilfredsstiller kravene til jordleder (PE).
Tetting av kabeltamper: Hvis kabelen kappes, og tampen(e) blir liggende utendørs, må kabeltamper tettes øyeblikkelig. Dette for å unngå inntrengning av vann i leder som kan føre til korrosjon.
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Dimensjonsegenskaper
Dimensjonsegenskaper
Elektriske egenskaper
Elektriske egenskaper
Bruksegenskaper
Bruksegenskaper
Ressurser
Ressurser
Strømføringsevner i ampere, PVC isolasjon, to belastede ledere
PVC isolasjon, to belastede ledere av kobber eller aluminium.
Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord
| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 14.0 | 0.0 | 16.5 | 0.0 | 19.5 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 |
| 2.5 | 18.5 | 14.5 | 23.0 | 17.5 | 27.0 | 21.0 | 27.0 | 22.0 | 28.0 | 0.0 | 30.0 | 23.0 |
| 4.0 | 25.0 | 19.5 | 30.0 | 24.0 | 36.0 | 28.0 | 37.0 | 29.0 | 38.0 | 0.0 | 40.0 | 31.0 |
| 6.0 | 32.0 | 25.0 | 38.0 | 30.0 | 46.0 | 36.0 | 46.0 | 36.0 | 48.0 | 0.0 | 51.0 | 39.0 |
| 10.0 | 43.0 | 33.0 | 52.0 | 41.0 | 63.0 | 49.0 | 60.0 | 47.0 | 64.0 | 0.0 | 70.0 | 54.0 |
| 16.0 | 57.0 | 44.0 | 69.0 | 54.0 | 85.0 | 66.0 | 78.0 | 61.0 | 83.0 | 63.0 | 94.0 | 73.0 |
| 25.0 | 75.0 | 58.0 | 90.0 | 71.0 | 112.0 | 83.0 | 99.0 | 77.0 | 110.0 | 82.0 | 119.0 | 89.0 |
| 35.0 | 92.0 | 71.0 | 111.0 | 86.0 | 138.0 | 103.0 | 119.0 | 93.0 | 132.0 | 98.0 | 148.0 | 111.0 |
| 50.0 | 110.0 | 86.0 | 133.0 | 104.0 | 168.0 | 125.0 | 140.0 | 109.0 | 156.0 | 117.0 | 180.0 | 135.0 |
| 70.0 | 139.0 | 108.0 | 168.0 | 131.0 | 213.0 | 160.0 | 173.0 | 135.0 | 192.0 | 145.0 | 232.0 | 173.0 |
| 95.0 | 167.0 | 130.0 | 201.0 | 157.0 | 258.0 | 195.0 | 204.0 | 159.0 | 230.0 | 173.0 | 282.0 | 210.0 |
| 120.0 | 192.0 | 150.0 | 232.0 | 181.0 | 299.0 | 226.0 | 231.0 | 180.0 | 261.0 | 200.0 | 328.0 | 244.0 |
| 150.0 | 219.0 | 172.0 | 258.0 | 201.0 | 344.0 | 261.0 | 261.0 | 204.0 | 293.0 | 224.0 | 379.0 | 282.0 |
| 185.0 | 248.0 | 195.0 | 294.0 | 230.0 | 392.0 | 298.0 | 292.0 | 228.0 | 331.0 | 255.0 | 434.0 | 322.0 |
| 240.0 | 291.0 | 229.0 | 344.0 | 269.0 | 461.0 | 352.0 | 336.0 | 262.0 | 382.0 | 298.0 | 514.0 | 380.0 |
| 300.0 | 334.0 | 263.0 | 394.0 | 308.0 | 530.0 | 406.0 | 379.0 | 296.0 | 427.0 | 336.0 | 593.0 | 439.0 |
|
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg |
|
B2 Flerlederkabel i installasjonsrør på en trevegg |
|
C En- eller flerlederkabel montert på en trevegg |
|
D1 Flerlederkabel i en ledningskanal i jord |
|
D2 Enleder eller flerlederkabel direkte i jord |
|
E Flerlederkabel i luft |
Strømføringsevner i ampere, PVC isolasjon, tre belastede ledere
PVC isolasjon, tre belastede ledere av kobber eller aluminium.
Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord
| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 13.0 | 0.0 | 15.0 | 0.0 | 17.5 | 0.0 | 18.0 | 0.0 | 19.0 | 0.0 | 18.5 | 0.0 |
| 2.5 | 17.5 | 13.5 | 20.0 | 15.5 | 24.0 | 18.5 | 24.0 | 18.5 | 24.0 | 0.0 | 25.0 | 19.5 |
| 4.0 | 23.0 | 17.5 | 27.0 | 21.0 | 32.0 | 25.0 | 30.0 | 24.0 | 33.0 | 0.0 | 34.0 | 26.0 |
| 6.0 | 29.0 | 23.0 | 34.0 | 27.0 | 41.0 | 32.0 | 38.0 | 30.0 | 41.0 | 0.0 | 43.0 | 33.0 |
| 10.0 | 39.0 | 31.0 | 46.0 | 36.0 | 57.0 | 44.0 | 50.0 | 39.0 | 54.0 | 0.0 | 60.0 | 46.0 |
| 16.0 | 52.0 | 41.0 | 62.0 | 48.0 | 76.0 | 59.0 | 64.0 | 50.0 | 70.0 | 53.0 | 80.0 | 61.0 |
| 25.0 | 68.0 | 53.0 | 80.0 | 62.0 | 96.0 | 73.0 | 82.0 | 64.0 | 92.0 | 69.0 | 101.0 | 78.0 |
| 35.0 | 83.0 | 65.0 | 99.0 | 77.0 | 119.0 | 90.0 | 98.0 | 77.0 | 110.0 | 83.0 | 126.0 | 96.0 |
| 50.0 | 99.0 | 78.0 | 118.0 | 92.0 | 144.0 | 110.0 | 116.0 | 91.0 | 130.0 | 99.0 | 153.0 | 117.0 |
| 70.0 | 125.0 | 98.0 | 149.0 | 116.0 | 184.0 | 140.0 | 143.0 | 112.0 | 162.0 | 122.0 | 196.0 | 150.0 |
| 95.0 | 150.0 | 118.0 | 179.0 | 139.0 | 223.0 | 170.0 | 169.0 | 132.0 | 193.0 | 148.0 | 238.0 | 183.0 |
| 120.0 | 172.0 | 135.0 | 206.0 | 160.0 | 259.0 | 197.0 | 192.0 | 150.0 | 220.0 | 169.0 | 276.0 | 212.0 |
| 150.0 | 196.0 | 155.0 | 225.0 | 176.0 | 299.0 | 227.0 | 217.0 | 169.0 | 246.0 | 189.0 | 319.0 | 245.0 |
| 185.0 | 223.0 | 176.0 | 255.0 | 199.0 | 341.0 | 259.0 | 243.0 | 190.0 | 278.0 | 214.0 | 364.0 | 280.0 |
| 240.0 | 261.0 | 207.0 | 297.0 | 232.0 | 403.0 | 305.0 | 280.0 | 218.0 | 320.0 | 250.0 | 430.0 | 330.0 |
| 300.0 | 298.0 | 237.0 | 339.0 | 265.0 | 464.0 | 351.0 | 316.0 | 247.0 | 359.0 | 282.0 | 497.0 | 381.0 |
|
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg |
|
B2 Flerlederkabel i installasjonsrør på en trevegg |
|
C En- eller flerlederkabel montert på en trevegg |
|
D1 Flerlederkabel i en ledningskanal i jord |
|
D2 Enleder eller flerlederkabel direkte i jord |
|
E Flerlederkabel i luft |
Salgs- og leveringsinformasjon
Kabelen er merket med LIFEMARK™. Kabelen er metermerket.
