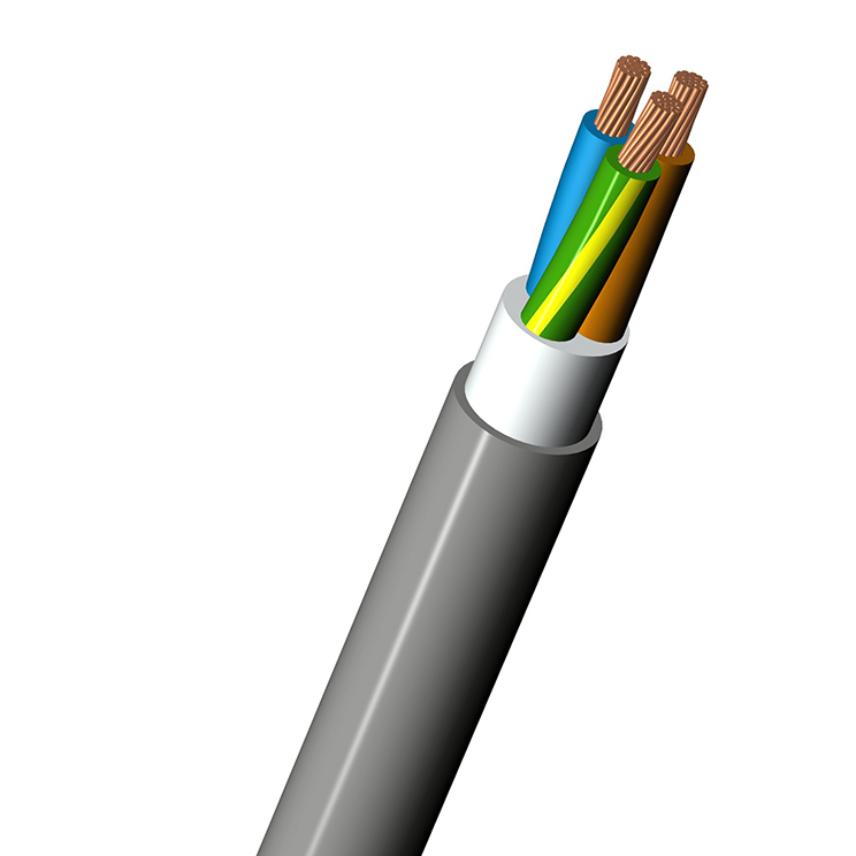

PFXP 1kV 4G25
PFXP 1kV 4G25
installasjonskabel med kobberleder
Les mer- Nexans art.nr. : 10022220
- El.nr. : 1067622
- EAN : 7330000056091
Beskrivelse
Beskrivelse
Standarder
-
ProductHD 603.3J
-
TestEN 50265; IEC 60332-1
Kraftkabel, for kabelbroer og for inntrekking i kanaler og rør. Tillatt forlagt direkte i isolert vegg uten ekstra beskyttelse. Kan også benyttes i ikke eksplosjons-farlige gruver og tunneler. Anbefales utendørs på vegg hvor kabelen ikke utsettes for slag eller støt, ytre kappe av UV-resistent PVC.
Kabelen er dobbeltisolert og kan derfor benyttes som inntakskabel forlagt direkte i jord. Men da med ekstra beskyttelse i form av plater, dekkbord etc.
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Kappefarge
Lys grå
Leder fleksibilitet
Class 2
Lederform
Rund
Ledermateriale
Kobber
Med gul/grønn leder
-
Redusert tverrsnitt nøytralleder
Nei
Fyll- / indre kappemateriale
Fyllkappe eller båndering
Isolasjon
Polyvinylklorid - PVC
Blyfri
Ja
Ytre kappe
Polyvinylklorid - PVC
Dimensjonsegenskaper
Dimensjonsegenskaper
Nominell ytre diameter
24,7 mm
Antall ledere
4
Ledertverrsnitt
25 mm²
Vekt (ca.)
146,0 kg/100m
Antall enkelttråder i leder
7
Lederdiameter
6,0 mm
Tverrsnitt nøytralleder
- mm²
Elektriske egenskaper
Elektriske egenskaper
Normert spenning i 3 fase systemer Uo/U
0,6/1 kV
Mekaniske egenskaper
Mekaniske egenskaper
Kabelfleksibilitet
For fast installasjon
Bruksegenskaper
Bruksegenskaper
Standardlengde
500 m
Forpakning
Trommel
Maks. tillatt ledertemperatur
70 °C
Ressurser
Ressurser
Strømføringsevner i ampere, PVC isolasjon, to belastede ledere
PVC isolasjon, to belastede ledere av kobber eller aluminium. Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 25.0 | 75.0 | 58.0 | 90.0 | 71.0 | 112.0 | 83.0 | 99.0 | 77.0 | 110.0 | 82.0 | 119.0 | 89.0 |
|
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg |
|
B2 Flerlederkabel i installasjonsrør på en trevegg |
|
C En- eller flerlederkabel montert på en trevegg |
|
D1 Flerlederkabel i en ledningskanal i jord |
|
D2 Enleder eller flerlederkabel direkte i jord |
|
E Flerlederkabel i luft |
Strømføringsevner i ampere, PVC isolasjon, tre belastede ledere
PVC isolasjon, tre belastede ledere av kobber eller aluminium. Ledertemperatur: 70 °C, omgivelsestemperatur: 30 °C i luft, 20 °C i jord| Ledertverrsnitt |
|
|
|
|
|
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 25.0 | 68.0 | 53.0 | 80.0 | 62.0 | 96.0 | 73.0 | 82.0 | 64.0 | 92.0 | 69.0 | 101.0 | 78.0 |
|
A2 Flerlederkabel i installasjonsrør i en termisk isolert vegg |
|
B2 Flerlederkabel i installasjonsrør på en trevegg |
|
C En- eller flerlederkabel montert på en trevegg |
|
D1 Flerlederkabel i en ledningskanal i jord |
|
D2 Enleder eller flerlederkabel direkte i jord |
|
E Flerlederkabel i luft |
Salgs- og leveringsinformasjon
Kabelen er merket med LIFEMARK™ og er metermerket.
Ytelseserklæring
- Ytelseserklæring nr. : 1000058-SEGR
- Sertifiseringsdato : 20.02.2017
- Verifikasjon av ytelsesdata og egenskaper : System 3
- Sertifisert organ : 0366
- Deklarert ytelse : Eca
