LANmark-OF MC 72x Singlemode 9/125 OS2 PE Black

Beskrivelse

Beskrivelse

Standarder

  • Internasjonal
    ISO/IEC 11801

Description and Application

 The construction is suitable for use outdoor for direct burial. It consists of a multitube structure protected by corrugated steel tape armouring.  This provides excellent rodent protection and high crush resistance. The cable has a HDPE outer jacket.
The multi tube design has a capacity of up to 144 fibres. Different cable designs are available: 6 tubes of 12fibers up to 72FO, 8 tubes up to 96FO and 12 tubes up to 144FO. Diameter of the fibres is 250 um.  Termination of these fibres is done with splicing of pigtails.
The cable is watertight due to the gel in the loose tube and the water swellable yarns.


Construction

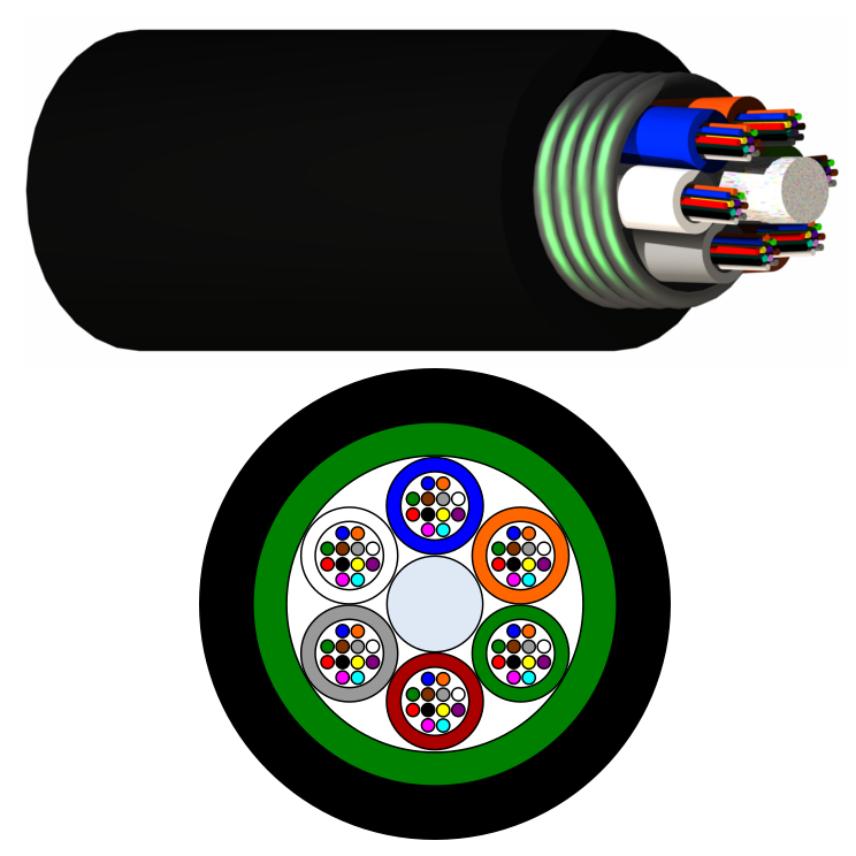

Legend accompanying the cross section drawing:

  1. Central strength element
  2. Loose Tube
  3. 250 um optical fibers
  4. Gel
  5. Water swellable yarns
  6. Ripcords
  7. Corrugated steel armour
  8. PE outer jacket


Characteristics

  • Outdoor cable for direct burial
  • Designed for termination by splicing
  • Multitube cable around central strength element
  • Corrugated steel protection
  • Waterproof structure
  • Excellent rodent protection
  • PE outer sheath
  • High crush resistance
  • Available in singlemode
  • Available in 24-144 fibres





Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Fibertype
SM (G657.A1)

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall optiske fibre
72
Nominell ytre diameter
11,5 mm
Vekt (ca.)
142 kg/km

Mekaniske egenskaper

Mekaniske egenskaper

Maximum pulling force (IEC 60794-1-2-E1)
2400 N
Maximum operating pulling force
1250 N
Motstand mot sammenpressing (IEC 794-1)
300 N/cm
Motstandsevne støt
10 impacts of 3 N.m

Bruksegenskaper

Bruksegenskaper

Min. statisk bøyeradius
175 mm
Min dynamisk bøyeradius
230,0 mm
Temperaturområde under installasjon
0 ... 40 °C
Driftstemperatur område
-30 ... 70 °C
Lagringstemperatur område
-30 ... 70 °C
