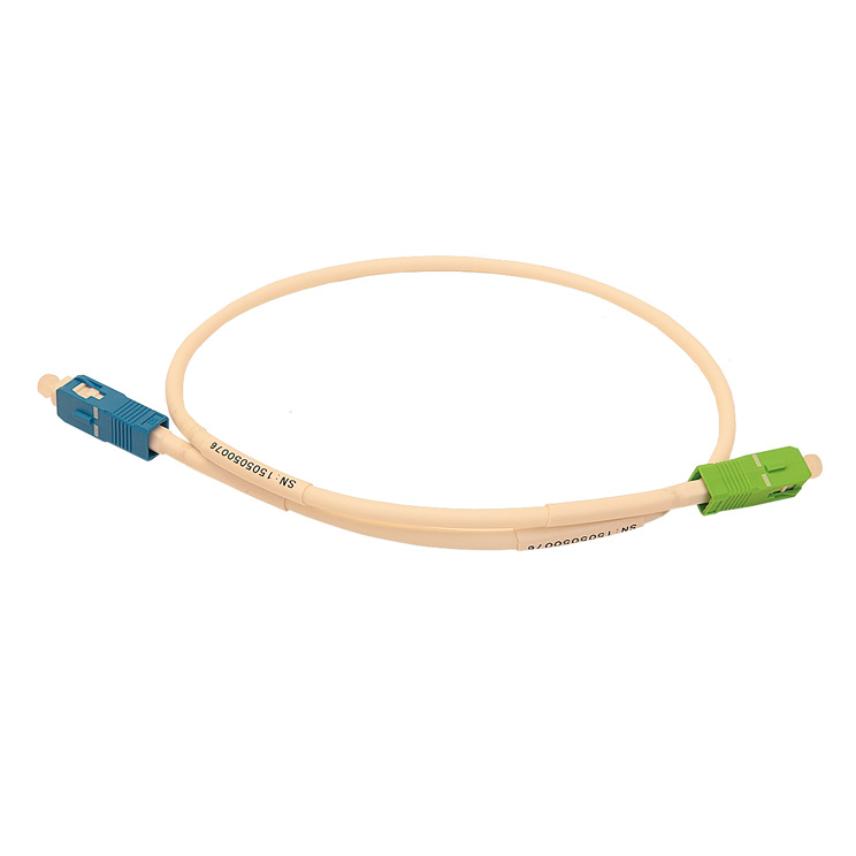

Abonnentsnor SC/UPC - SC/APC 1m Hvit
Abonnentsnor SC/UPC - SC/APC 1m Hvit
En komplett range av høykvalitets fiberoptiske patchesnorer for høytytende telekom data applikasjoner.
Les mer- Nexans art.nr. : 10536512
- El.nr. : 6993911
- EAN : 7330000108707
Beskrivelse
Beskrivelse
Patchesnorer i forskjellige lengder tiltenkt for terminering av endeutstyr mellom uttak og aktivt utstyr. Patchesnoren har 2 preterminerte ender. Det er brukt Tight-buffer fiber i patchesnoren. Kabelen har en hvit flammehemmende og halogenfri ytterkappe.
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Kabeltype
GOGQ
Ytre kappe
HFFR (polyolefin)
Kappefarge
Hvit
Reinforcement members material type
Aramid yarn
Fibertype
SM (G.657B)
Type sekundærbeskyttelse
Tight buffer
Halogenfri
Ja
Konnektor type
SC-SC/APC
Dimensjonsegenskaper
Dimensjonsegenskaper
Antall optiske fibre
1
Ytre diameter
4,1 mm
Antall optiske kabler
2
Ferrule endface curvature, radius UPC
10< r <25 mm
Ferrule endface curvature, radius APC
5< r <12 mm
Apex offset
50 µm
Ferrule outer diameter
2,4999 ± 0,0005 mm
Tolerance of cavity diameter
+1, -0 µm
Concentricity error of cavity
< 1,4 µm
Fibre protrusion
< -0,05 µm
Fibre undercut
> -0,05 µm
Transmisjonsegenskaper
Transmisjonsegenskaper
Insertion Loss, max, 1550 nm, dB
0,5 dB
Insertion Loss, nom, 1550 nm, dB
0,2 dB
Return Loss, Minimum, dB
60 dB
Mekaniske egenskaper
Mekaniske egenskaper
Maks. tillatt strekk v/ utlegging
0,3 kN
Maks. permanent strekk
0,5 kN
Bruksegenskaper
Bruksegenskaper
Bruksområde
Innendørs
Standardlengde
1 m
Min dynamisk bøyeradius
15,0 mm
Lagringstemperatur område
-40 ... 70 °C
Driftstemperatur område
-30 ... 60 °C
Temperaturområde under installasjon
-10 ... 50 °C
