MPRXCX® 331 / MPRXCX® 331 FLEXISHIP® 0.6/1 (1.2) kV

Produkter

MPRXCX® 331 2 x 1.5 mm²

Nexans art.nr. 10171729 - El.nr. 1042300

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 2
  • Ledertverrsnitt: 1,5 mm²
  • Ytre diameter min.: 10,0 mm
  • Ytre diameter maks.: 12,5 mm
  • Vekt (ca.): 130 kg/km
  • Tillatt belastning i luft: 20 A



MPRXCX® 331 2 x 2.5 mm²

Nexans art.nr. 10171736 - El.nr. 1042301

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 2
  • Ledertverrsnitt: 2,5 mm²
  • Ytre diameter min.: 10,5 mm
  • Ytre diameter maks.: 12,5 mm
  • Vekt (ca.): 162 kg/km
  • Tillatt belastning i luft: 26 A



MPRXCX® 331 2 x 4 mm²

Nexans art.nr. 1042362 - El.nr. 10190006

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 2
  • Ledertverrsnitt: 4 mm²
  • Ytre diameter min.: 12,0 mm
  • Ytre diameter maks.: 14,5 mm
  • Vekt (ca.): 193 kg/km
  • Tillatt belastning i luft: 34 A



MPRXCX® 331 2 x 6 mm²

Nexans art.nr. 10210983 - El.nr. 1042365

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 2
  • Ledertverrsnitt: 6 mm²
  • Ytre diameter min.: 13,0 mm
  • Ytre diameter maks.: 15,5 mm
  • Vekt (ca.): 281 kg/km
  • Tillatt belastning i luft: 44 A



MPRXCX® 331 2 x 10 mm²

Nexans art.nr. 1042367 - El.nr. 10049833

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 2
  • Ledertverrsnitt: 10 mm²
  • Ytre diameter min.: 15,0 mm
  • Ytre diameter maks.: 18,0 mm
  • Vekt (ca.): 423 kg/km
  • Tillatt belastning i luft: 61 A



MPRXCX® 331 3 x 1.5 mm²

Nexans art.nr. 10171731 - El.nr. 1042302

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 1,5 mm²
  • Ytre diameter min.: 10,5 mm
  • Ytre diameter maks.: 13,0 mm
  • Vekt (ca.): 153 kg/km
  • Tillatt belastning i luft: 16 A



MPRXCX® 331 3 x 2.5 mm²

Nexans art.nr. 10171737 - El.nr. 1042304

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 2,5 mm²
  • Ytre diameter min.: 11,5 mm
  • Ytre diameter maks.: 14,0 mm
  • Vekt (ca.): 201 kg/km
  • Tillatt belastning i luft: 21 A



MPRXCX® 331 3 x 4 mm²

Nexans art.nr. 10184528 - El.nr. 1042305

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 4 mm²
  • Ytre diameter min.: 12,5 mm
  • Ytre diameter maks.: 15,0 mm
  • Vekt (ca.): 254 kg/km
  • Tillatt belastning i luft: 28 A



MPRXCX® 331 3 x 6 mm²

Nexans art.nr. 10171200 - El.nr. 1042306

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 6 mm²
  • Ytre diameter min.: 13,5 mm
  • Ytre diameter maks.: 17,0 mm
  • Vekt (ca.): 363 kg/km
  • Tillatt belastning i luft: 36 A



MPRXCX® 331 3 x 10 mm²

Nexans art.nr. 10171198 - El.nr. 1042307

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 10 mm²
  • Ytre diameter min.: 16,5 mm
  • Ytre diameter maks.: 19,0 mm
  • Vekt (ca.): 519 kg/km
  • Tillatt belastning i luft: 50 A



MPRXCX® 331 3 x 16 mm²

Nexans art.nr. 10171197 - El.nr. 1042308

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 16 mm²
  • Ytre diameter min.: 18,5 mm
  • Ytre diameter maks.: 22,0 mm
  • Vekt (ca.): 707 kg/km
  • Tillatt belastning i luft: 67 A



MPRXCX® 331 3 x 25 mm²

Nexans art.nr. 10230439

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 3
  • Ledertverrsnitt: 25 mm²
  • Ytre diameter min.: 23,0 mm
  • Ytre diameter maks.: 25,5 mm
  • Vekt (ca.): 1039 kg/km
  • Tillatt belastning i luft: 89 A



MPRXCX FLEXISHIP 331 0.6/1KV 3x35

Nexans art.nr. 10241545

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Mangetrådet, klasse 5
  • Antall ledere: 3
  • Ledertverrsnitt: 35 mm²
  • Ytre diameter min.: 26,0 mm
  • Ytre diameter maks.: 30,5 mm
  • Vekt (ca.): 1431 kg/km
  • Tillatt belastning i luft: 110 A



MPRXCX FLEXISHIP 331 0.6/1KV 3x50

Nexans art.nr. 10243660

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Mangetrådet, klasse 5
  • Antall ledere: 3
  • Ledertverrsnitt: 50 mm²
  • Ytre diameter min.: 30,5 mm
  • Ytre diameter maks.: 34,0 mm
  • Vekt (ca.): 1996 kg/km
  • Tillatt belastning i luft: 137 A



MPRXCX FLEXISHIP 331 0.6/1KV 3x70

Nexans art.nr. 10241546

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Mangetrådet, klasse 5
  • Antall ledere: 3
  • Ledertverrsnitt: 70 mm²
  • Ytre diameter min.: 33,5 mm
  • Ytre diameter maks.: 36,5 mm
  • Vekt (ca.): 2617 kg/km
  • Tillatt belastning i luft: 169 A



MPRXCX FLEXISHIP 331 0.6/1KV 3x95

Nexans art.nr. 10224218

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Mangetrådet, klasse 5
  • Antall ledere: 3
  • Ledertverrsnitt: 95 mm²
  • Ytre diameter min.: 38,5 mm
  • Ytre diameter maks.: 42,0 mm
  • Vekt (ca.): 3395 kg/km
  • Tillatt belastning i luft: 205 A



MPRXCX® 331 4 x 1.5 mm²

Nexans art.nr. 10198395 - El.nr. 1042312

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 4
  • Ledertverrsnitt: 1,5 mm²
  • Ytre diameter min.: 11,5 mm
  • Ytre diameter maks.: 14,0 mm
  • Vekt (ca.): 189 kg/km
  • Tillatt belastning i luft: 16 A



MPRXCX® 331 4 x 2.5 mm²

Nexans art.nr. 10197173 - El.nr. 1042357

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 4
  • Ledertverrsnitt: 2,5 mm²
  • Ytre diameter min.: 12,5 mm
  • Ytre diameter maks.: 15,0 mm
  • Vekt (ca.): 238 kg/km
  • Tillatt belastning i luft: 21 A



MPRXCX® 331 4 x 4 mm²

Nexans art.nr. 10066075 - El.nr. 1042364

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 4
  • Ledertverrsnitt: 4 mm²
  • Ytre diameter min.: 13,5 mm
  • Ytre diameter maks.: 15,5 mm
  • Vekt (ca.): 350 kg/km
  • Tillatt belastning i luft: 28 A



MPRXCX® 331 CONTROL 12 x 1.5 mm²

Nexans art.nr. 10171734 - El.nr. 1042311

  • Forpakning: Kappelengde (m)
  • Leder fleksibilitet: Flertrådet, klasse 2
  • Antall ledere: 12
  • Ledertverrsnitt: 1,5 mm²
  • Ytre diameter min.: 18,0 mm
  • Ytre diameter maks.: 21,5 mm
  • Vekt (ca.): 492 kg/km
  • Tillatt belastning i luft: 10 A



Beskrivelse

Beskrivelse

Standarder

  • Product
    IEC 60228
  • Installation
    IEC 60092-350; IEC 60092-353
  • Test
    IEC 60331-1 or 2; IEC 60331-2; IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034

Applications

MPRXCX® 331 0.6/1 (1,2) kV er en halogenfri funksjonssikker installasjonskabel med flettet kobber skjerm. Kabelen brukes om bord i skip til faste installasjoner, den brukes ofte i områder der det trengs ekstra mekaniske beskyttelse.
MPRXCX® 331 FLEXISHIP® er en mangetrådet variant av MPRXCX® 331 og brukes ofte i trange rom, grunnet dens gode fleksibilitet.
MPRXCX® 331 og MPRXCX® 331 FLEXISHIP® Kabelen er brannsikker i 90 minutter, i henhold til kravene i IEC 60331-serien, og er i henhold til SOLAS krav. (Den internasjonale konvensjon om sikkerhet for menneskeliv til sjøs, 1974).

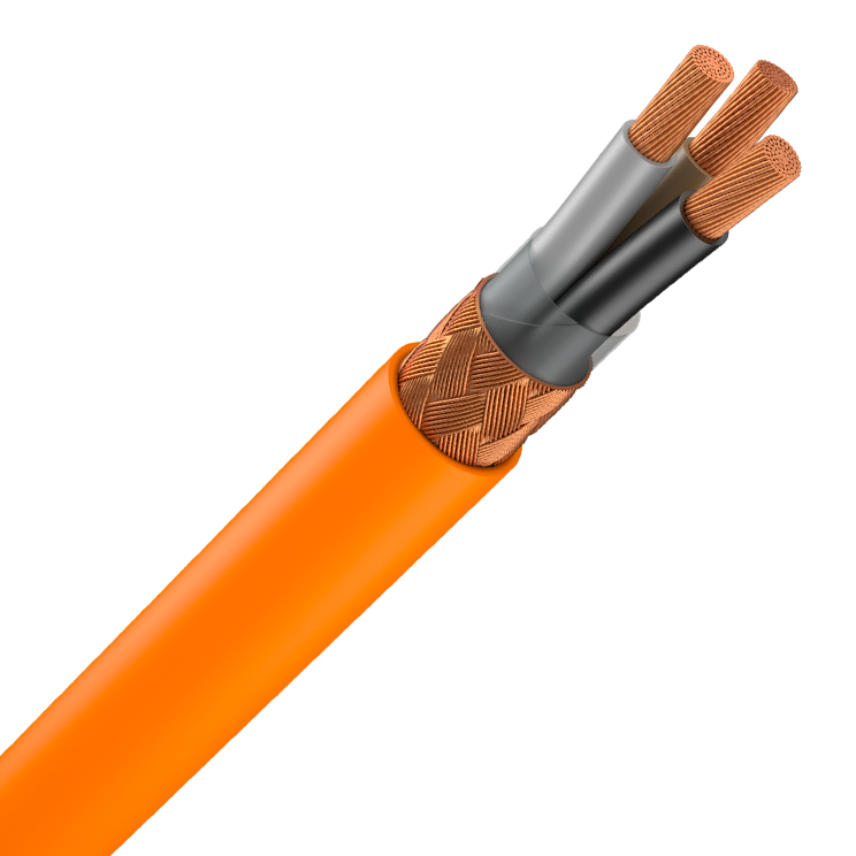

Design

1. Leder
      Flertrådet rent kobber klasse 2,
 eller klasse 5 mangetrådet for FLEXISHIP®


2. Isolasjon
      Mica + PEX (tverrbundet polyetylen)
      Valgfritt: Spesielt funksjonssikkert halogenfritt compound - INFIT teknologi, opptil 4 mm²



3. Fyllkappe (Opsjon)
+ Båndering


4. Armering

      Kobberfletting


5. Ytre kappe
      Polyolefin SHF 1 (SHF2 på forespørsel)
      Farge: oransje

MERKING
NEXANS MPRXCX 331 eller MPRXCX 331 FLEXISHIP 3x1,5 0,6 / 1 kV
90° C IEC 60092-353 IEC 60332-3-22 Cat. En IEC 60331-21 / 1 ww / åå * CE *
+ metermerking

Leder Identifikasjon
1 leder: svart
2 leder: brun-blå
3 x : brun-svart-grå
3G : brun-blå-grønn / gul
4 x leder: brun-svart-grå-blå
4G : brun-svart-grå-grønn / gul

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Halogenfri
IEC 60754-1
Kappefarge
Orange

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
0,6/1 kV
Maks. driftsspenning
1,2 kV

Bruksegenskaper

Bruksegenskaper

Brannbeskyttet
IEC 60331-21, IEC 60331-1 or 2
Flammehemmende
IEC 60332-3, kategori A
Røyktetthet
IEC 61034
Korrosive gasser
IEC 60754-2
Elektromagnetisk interferens motstand
Ja
Maks. tillatt ledertemperatur
90 °C
