WATERLINK - TXRE 24kV

Beskrivelse

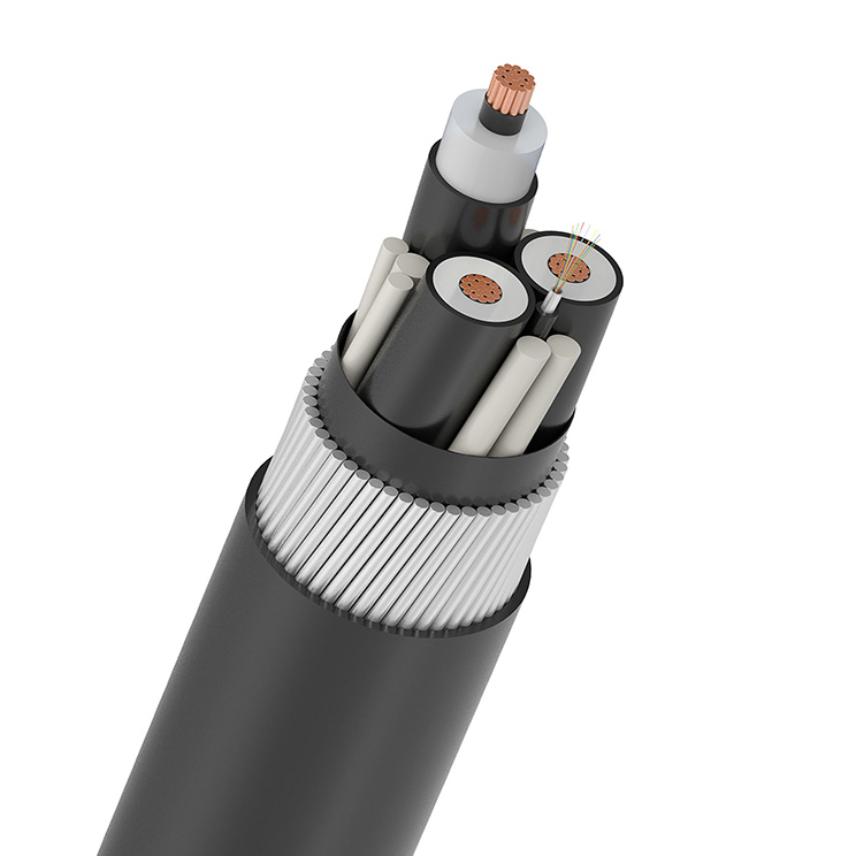

Konstruksjon:

Leder:
Rund flertrådet, Komprimert kobberleder

Lederskjerm:
Ekstrudert lag av halvledende tverrbundet polyetylen.

Isolasjon:
Ekstrudert isolasjon av tverrbundet polyetylen.

Isolasjonsskjerm:

Ekstrudert isolasjon av tverrbundet polyetylen.

Snoing og båndering:
Tre isolerte ledere snos sammen og bånderes med halvledende bånd.
I viklerommene er det innlagt fyllstrenger.
Om ønskelig kan det også legges inn fiberkabel i viklerommene.

Armering:
Et lag galvaniserte ståltråder, 3,2mm.
Sinktråder kan legges inn i armeringen hvis dette er ønskelig.

Ytre kappe:
Et lag ekstrudert polyetylen, som gir et Ytre korrosjonsvern.

Fiberelementets oppbygning:

- Fiber, merket ihht. TIA-598-D

- Stålrør med ytre diameter 3.7mm

- PE kappe

De oppgitte dimensjoner og vekter er basert på IEC 60502 og 3,2 mm armeringstråd. Ved andre underlag vil de oppgitte verdier variere.
