TXVA 24kV 3x240Cu R3.2/3.2 Zn

Beskrivelse

Kabeldesignet TXVA 24 kV er en Kryssarmert, PEX isolert sjøkabel for fast installasjon i distribusjonsnettet.
Kabelen designes, produseres og testes etter gjeldende IEC- normer og er av «våt type».

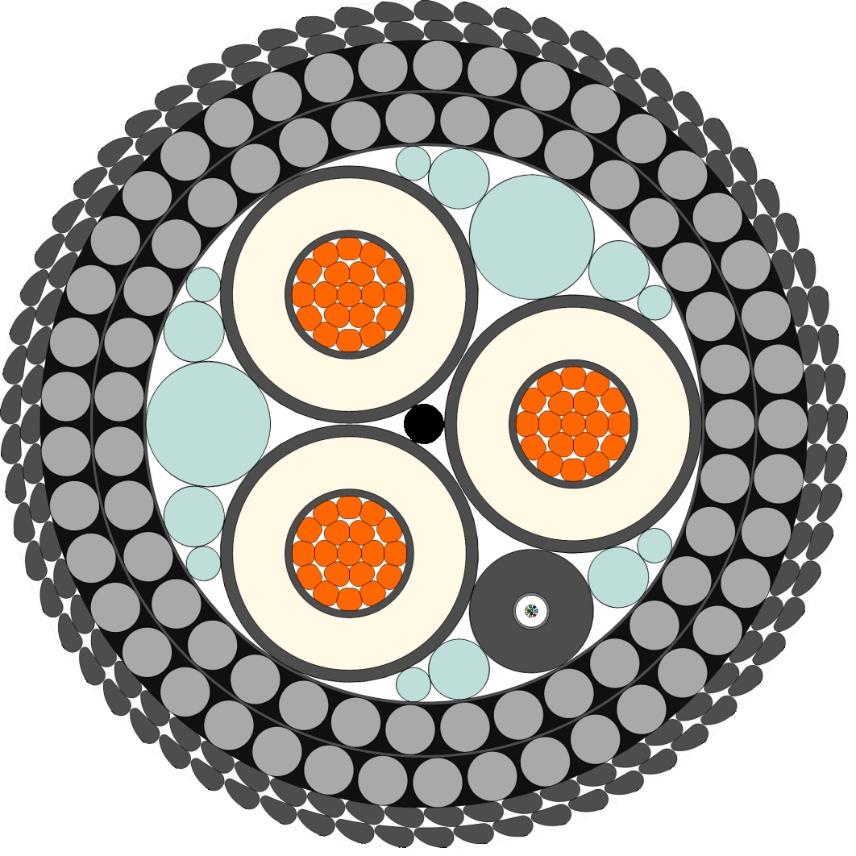

Konstruksjon:

Leder:

Rund flertrådet, Komprimert kobberleder.

Lederskjerm:

Ekstrudert lag av halvledende tverrbundet polyetylen.

Isolasjon:

Ekstrudert isolasjon av tverrbundet polyetylen.

Isolasjonsskjerm:

Ekstrudert isolasjon av tverrbundet polyetylen.

Snoing og båndering:

Tre isolerte ledere snos sammen og bånderes med halvledende bånd.
I viklerommene er det innlagt fyllstrenger. Om ønskelig kan det også legges inn fiberkabel i viklerommene.

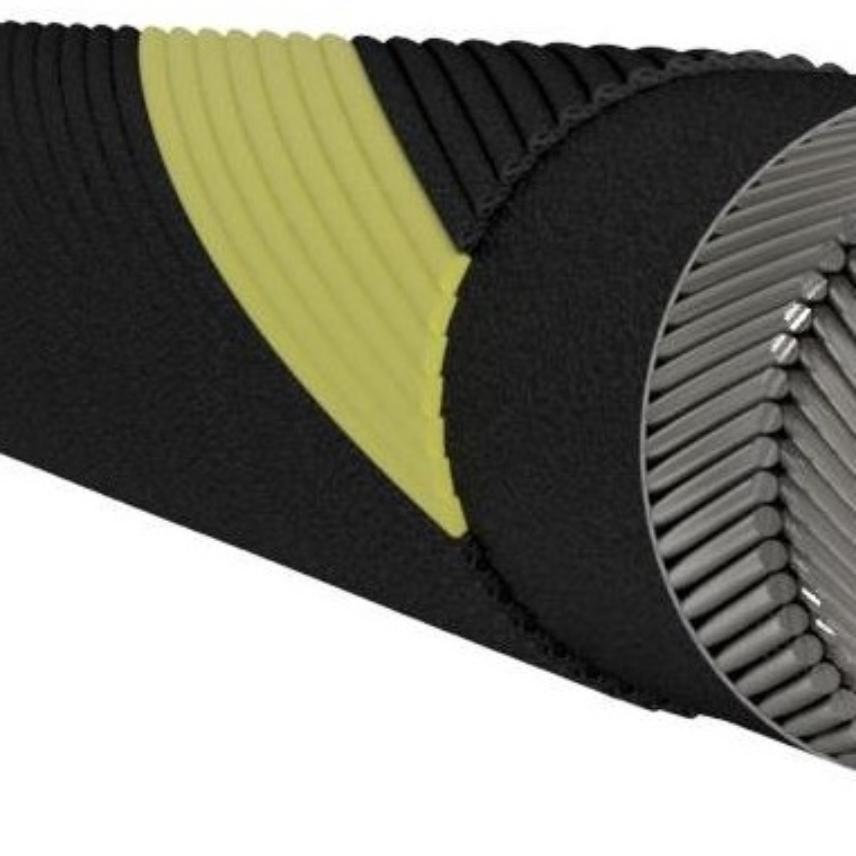

Armering:

To lag galvaniserte ståltråder. Sinktråder kan legges inn i armeringen hvis dette er ønskelig.

Ytre korrosjonsvern:

To lag polypropylengarn med bitumen.

Fiberelementets oppbygning:

- Fiber, merket ihht. TIA-598-D

- Stålrør med ytre diameter 3.7mm

- PE kappe

De oppgitte dimensjoner og vekter er basert på IEC 60502. Ved andre underlag vil de oppgitte verdier variere.

Dybde angitt under egenskaper, tar ikke hensyn til lokale forhold, som bølger, bølgefrekvens og grunn.
