480 TB - Interface C - T-kontakt

Beskrivelse

Beskrivelse

Standarder

  • Product
    CENELEC EN 50180
  • Test
    CENELEC HD 629.1

Application

Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...).

Also connects cable to cable when using the appropriate mating parts.

Technical characteristics

• A thick conductive EPDM jacket provides a total safe to touch screen.

• Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.

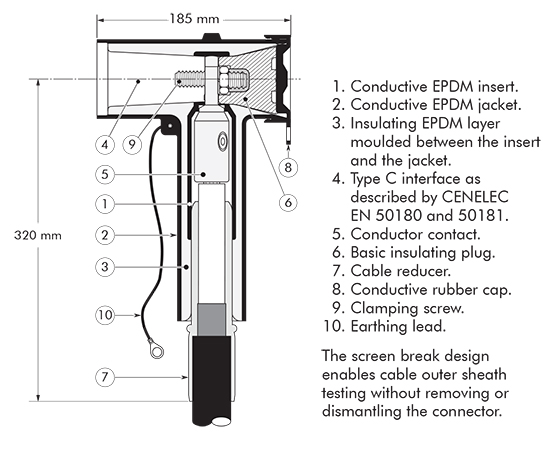

Design

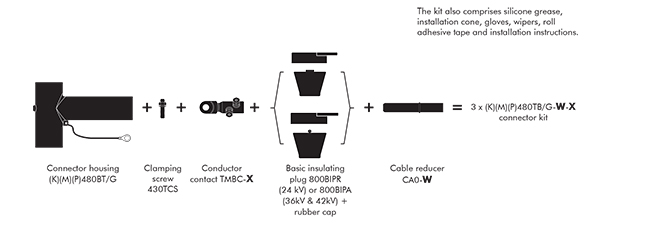

Kit contents

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Kontakt form
T-shaped
Konnektor type
Hunn
Ledermateriale
Kobber eller aluminium
Teknologi
Slip-0n

Dimensjonsegenskaper

Dimensjonsegenskaper

Leder Tverrsnitt område
35 ... 300 mm²

Elektriske egenskaper

Elektriske egenskaper

Normert spenning i 3 fase systemer Uo/U
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Dielektrisk holdfasthets spenning
93,5 kV
Støtspenning
200 kV

Bruksegenskaper

Bruksegenskaper

Grensesnitt
C (630 - 1250 A)

Ressurser

Ressurser

Dokumentasjon
