484TB - Interface C - T-kontakt
484TB - Interface C - T-kontakt
Opp til 42 kV - 630 (1250 A) EUROMOLD T-kontakt
Les mer- Nexans art.nr. : 484TB
Beskrivelse
Beskrivelse
Standarder
-
ProductCENELEC EN 50180
-
TestCENELEC HD 629.1
Application
Separable tee shape connector (bolted type) designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors, ...).
Also connects cable to cable when using the appropriate mating parts.
Technical characteristics
- A thick conductive EPDM jacket provides a total safe to touch screen.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
These products are part of our windlink® offer dedicated to windturbines.

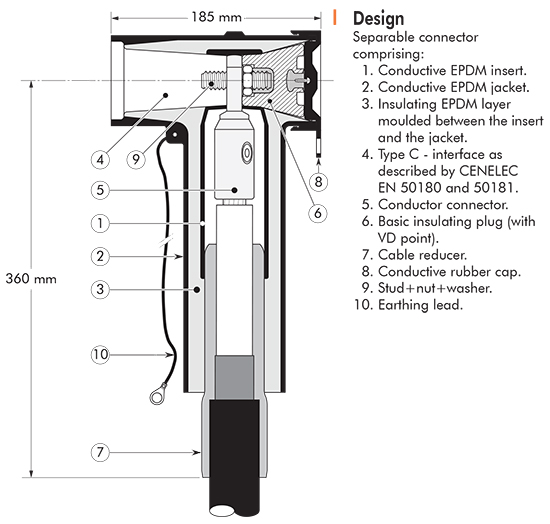

Design

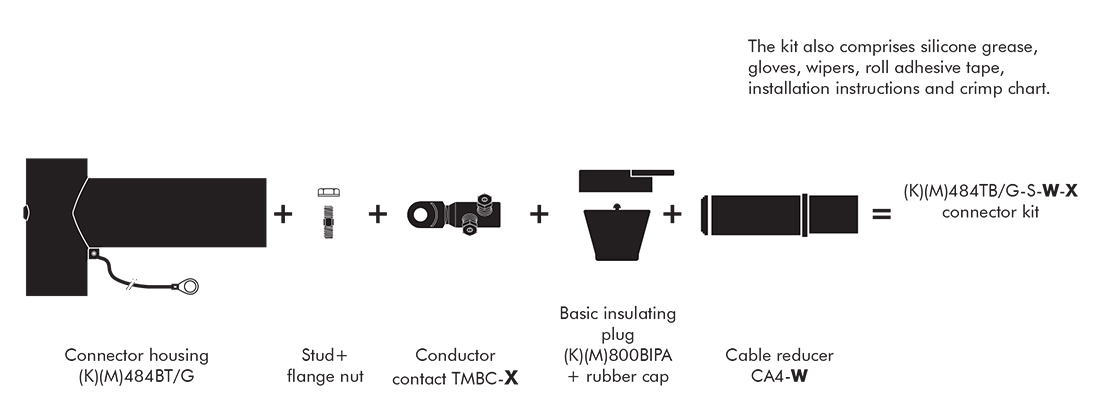

Kit contents
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Kontakt form
T-shaped
Konnektor type
Hunn
Ledermateriale
Kobber eller aluminium
Teknologi
Slip-0n
Dimensjonsegenskaper
Dimensjonsegenskaper
Leder Tverrsnitt område
50 ... 630 mm²
Elektriske egenskaper
Elektriske egenskaper
Normert spenning i 3 fase systemer Uo/U
20,8/36 (42) kV
Maximal partial discharge at 2Uo
10 pC
Dielektrisk holdfasthets spenning
93,5 kV
Støtspenning
200 kV
Bruksegenskaper
Bruksegenskaper
Grensesnitt
C (630 - 1250 A)
Ressurser
Ressurser
Dokumentasjon
484TB catalogue page
pdf — 507.3 kB
484TB/G installation instruction
pdf — 847.8 kB
484TB test certificate
pdf — 240.6 kB
