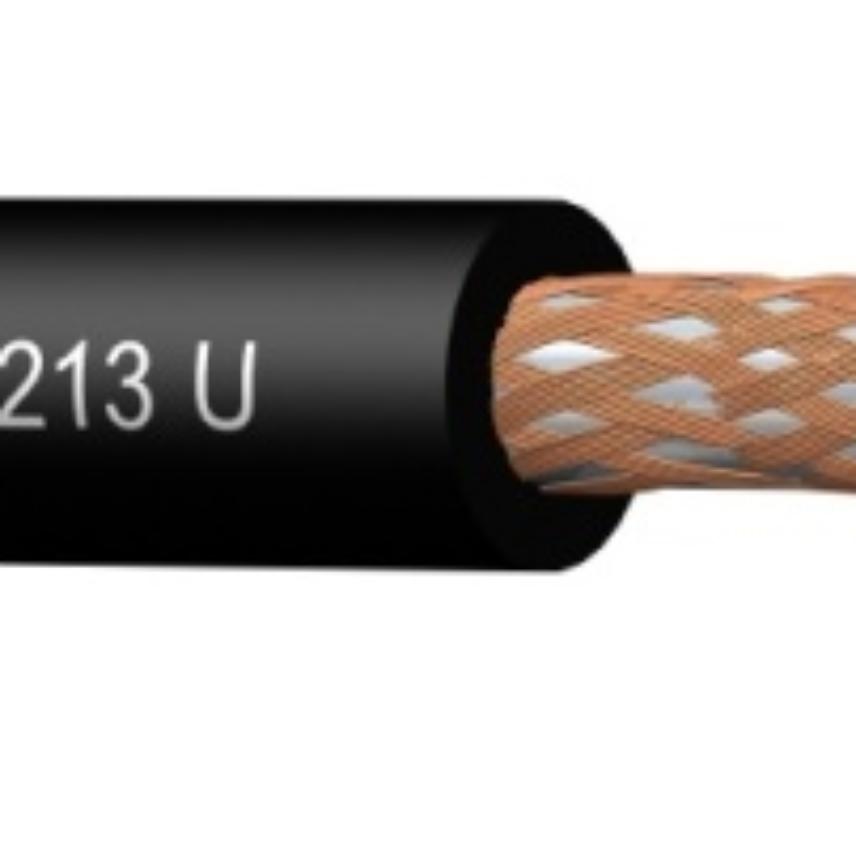

RG213 U Koaks 50 Ohm
RG213 U Koaks 50 Ohm
RG 58 og RG 213 50 Ohms koaksialkabel for radio/data/mobil.
Les mer- Nexans art.nr. : 10021678
- El.nr. : 1099411
- EAN : 7045210007411
Beskrivelse
Beskrivelse
Standarder
-
ProductEN 50117
RG213 U er en 50 ohms koaksialkabel med senterleder av flertrådet kobberlisse. Dielektrikumet er av massiv PE og ytterleder er av flettet kobberskjerm. Kabelen har en svart PVC ytterkappe. Kabelen anvendes blant annet i systemer for radiokommunikasjon. Med mekanisk beskyttelse kan den benyttes utendørs. Anvendes innendørs og med mekanisk beskyttelse, som rør, kan den også benyttes utendørs.
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Ledertype
Flertrådet, rund
Ledermateriale
Kobber
Isolasjon
Solid polyetylen
Skjerm
Kobberfletting
Ytre kappe
Polyvinylklorid - PVC
Kappefarge
Svart
Dimensjonsegenskaper
Dimensjonsegenskaper
Ledertverrsnitt
3,8 mm²
Lederdiameter
2,2 mm
Antall tråder i leder
7 x 0.75 mm Ø
Diameter over isolert leder maks.
7,24 mm
Nominell ytre diameter
10,3 mm
Vekt (ca.)
150 kg/km
Tråddiameter
0,75 mm
Elektriske egenskaper
Elektriske egenskaper
Hastighets faktor i forhold til lyshastigheten
66,0 %
Karakteristisk impedans
50 Ohm
Motstand i indre leder (DC)
- Ohm/km
Nominal capacity value
100 pF/m
Transmisjonsegenskaper
Transmisjonsegenskaper
Attenuation at 5 MHz
- dB/100m
Dempning, nom. 50 MHz
- dB/100m
Dempning nominell v/100 MHz
7,10 dB/100m
Dempning, nom. 200 MHz
10,0 dB/100m
Dempning, nom. 220 MHz
- dB/100m
Dempning, maks. 250 MHz
- dB/100m
Dempning, nom. 300 MHz
- dB/100m
Dempning, nom. 450 MHz
- dB/100m
Dempning, nom. 860 MHz
- dB/100m
Dempning, nom. 1800 MHz
- dB/100m
Bruksegenskaper
Bruksegenskaper
Standardlengde
100 m
Bruksområde
Innen- og utendørs
Driftstemperatur område
-20 ... 70 °C
Minste bøyeradius v/statisk installasjon
5 (xD)
Temperaturområde under installasjon
-10 ... 50 °C
Ressurser
Ressurser
Dokumentasjon
Dempningstabell RG 58 og 213
png — 4.5 kB
Ytelseserklæring
- Ytelseserklæring nr. : 1000532-NOLA
- Sertifiseringsdato : 19.12.2017
- Verifikasjon av ytelsesdata og egenskaper : System 3
- Sertifisert organ : 1783
- Deklarert ytelse : Eca
