AxclightH 24kV

Produkter

Axclight-H LT 24 kV 3X50/16

Nexans art.nr. 10588830 - El.nr. 1007998

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 50 mm²
  • Nominell ytre diameter: 51,0 mm
  • Vekt (ca.): 235,0 kg/100m
  • Maks ledermotstand DC v/ 20 °C: 0,641 Ohm/km
  • Tillat kortslutningsstrøm i skjerm i 1 s: 3,2 kA
  • Tillat kortslutningsstrøm leder i 1 s: 4,7 kA



Axclight-H LT 24 kV 3X95/25

Nexans art.nr. 10588831 - El.nr. 1007999

  • Forpakning: Trommel (500m)
  • Ledertverrsnitt: 95 mm²
  • Nominell ytre diameter: 59,0 mm
  • Vekt (ca.): 313,0 kg/100m
  • Maks ledermotstand DC v/ 20 °C: 0,32 Ohm/km
  • Tillat kortslutningsstrøm i skjerm i 1 s: 5,0 kA
  • Tillat kortslutningsstrøm leder i 1 s: 9 kA



Beskrivelse

Beskrivelse

Standarder

  • Product
    HD 620

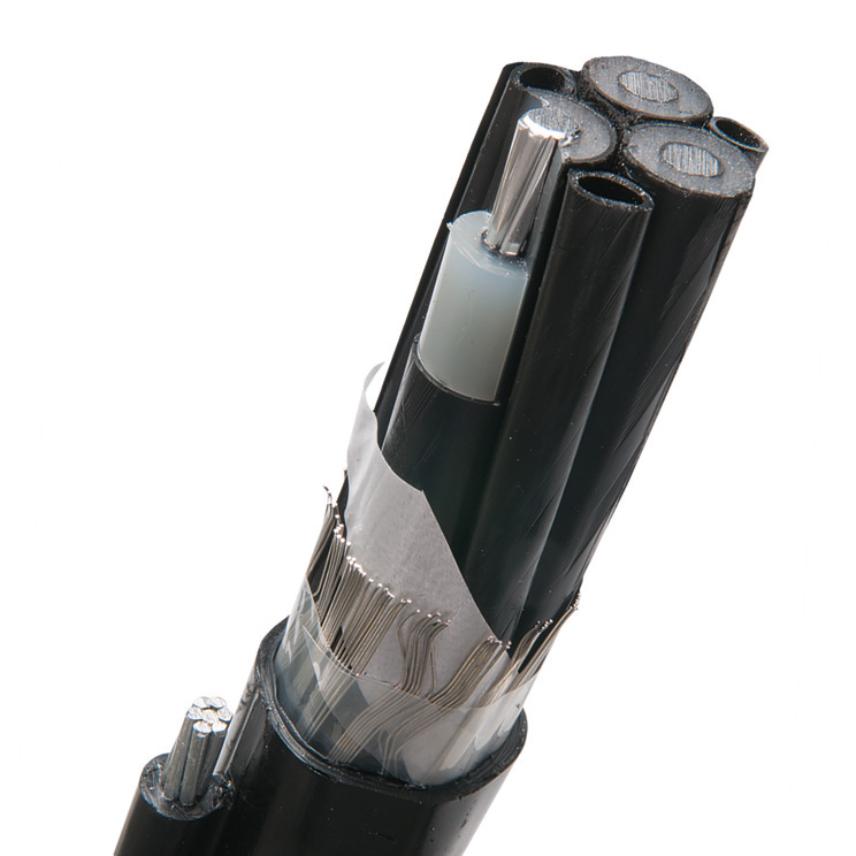

Konstruksjon

Leder: Rund komprimert langstett flertrådet leder av aluminium.

Lederskjerm: Ekstrudert lag av halvledende polyetylen.

Isolasjon: Ekstrudert isolasjon av tverrbundet polyetylen

Isolasjonsskjerm: Ekstrudert lag av halvledende polyetylen

Snoing og båndering: Fasene er snodd sammen av tre isolerte ledere og båndert halvledende bånd. Kan leveres med integrert fiberkabel G48.

Korrosjonsbeskyttet skjerm: Ett lag av glødd fortinnet kobbertråd

Bærewire: Galvanisert flertrådet bæreline med høy bruddfasthet

Ytre kappe: Ytre kappe av polyetylen



Brukersted:

For opphenging i stolper, i tunneler o.l.

Kan også legges i bakken, og i grunne ferskvann.



Kabelmerking

NEXANS  Axclight-H 24 kV

3 x mm²/mm² MND ÅR

Lifemark (TR)

Karakteristikker

Karakteristikker

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Ledermateriale
Aluminium
Lederform
Rund, flertrådet
Isolasjon
PEX
Ytre kappe
PE LLD
Farge
Svart
Halogenfri
Ja
Leder fleksibilitet
Class 2
Opphengs wire
Stranded steel wire, FE140

Dimensjonsegenskaper

Dimensjonsegenskaper

Antall ledere
3
Minimum insulation thickness
4,85 mm
Section over suspension strand
25,0 mm²

Elektriske egenskaper

Elektriske egenskaper

Driftsspenning
24 kV
Normert spenning i 3 fase systemer Uo/U
12 / 24 kV

Bruksegenskaper

Bruksegenskaper

Min. installasjonstemperatur
−20 °C
Maks. Kontinuerlig ledertemperatur
90 °C
Maks. ledertemperatur v/ kortslutning
250 °C
Rip cord
Yes

Ressurser

Ressurser

Salgs- og leveringsinformasjon

Axclight-H is delivered in lengths of 500 m. The drum is marked with manufacturer, type of cable and length. The ends of the cable are sealed.
