TFXP-O 1kV 4G50mm²A
TFXP-O 1kV 4G50mm²A

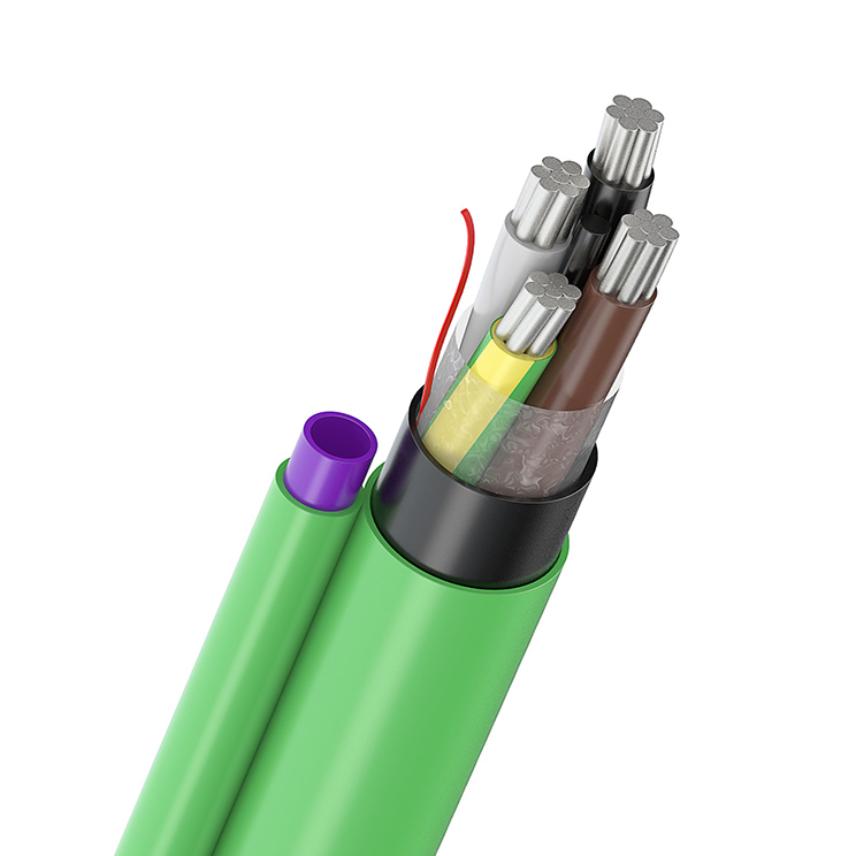

PEX-isolert kabel med utenpåliggende rør for fremtidig innblåsing av optisk fiberkabel.
Les mer- Nexans art.nr. : 10147871
- El.nr. : 1017571
- EAN : 7330000055797
Beskrivelse
Beskrivelse
Standarder
-
ProductHD 603.5M
-
TestIEC 60332-1
User benefits:
The cable is specially devoloped for low temperature conditions. It is used as a distribution cable for houses, and has an outer tube for future installation of optical cable. Fibre optic microcables as B-Lite Green could be used in any power cable with fibre tube or in standard cableway of microducts.
Installation:
- Underground
- Outdoor
Usage
- Energy distribution
Marking
NEXANS GS TFXP-O n x mm2 1kV YEAR MONTH
Conductor marking/colour code
Black-Brown-Grey-Green/Yellow
Karakteristikker
Karakteristikker
Konstruksjonsegenskaper
Konstruksjonsegenskaper
Ledermateriale
Aluminium
Lederform
Rund komprimert
Isolasjon
PEX
Med gul/grønn leder
Ja
Fyll- / indre kappemateriale
Polyetylen - PE
Ytre kappe
Polyvinylklorid - PVC
Kappefarge
Grønn
Leder fleksibilitet
Flertrådet, klasse 2
Dimensjonsegenskaper
Dimensjonsegenskaper
Lederdiameter
8,1 mm
Ledertverrsnitt
50 mm²
Sektor bredde
- mm
Sektor høyde
- mm
Antall ledere
4
Nominell ytre diameter
31,0 mm
Rørdiameter
8 mm
Indre diameter
4,5 mm
Høyde
41,2 mm
Vekt (ca.)
1 kg/m
Elektriske egenskaper
Elektriske egenskaper
Tillatt belastning i luft
165 A
Tillatt belastning nedgravd
180 A
Maks ledermotstand DC v/ 20 °C
0,641 Ohm/km
Inductive reactance at 50Hz
0,079 Ohm/km
Nominell induktans
0,25 mH/km
Nullreaktans (50 Hz)
0,32 Ohm/km
Nullresistans (20 grader C)
2,564 Ohm/km
Driftskapasitans per fase Cd
0,1 µF / km
Tillat kortslutningsstrøm leder i 1 s
4,5 kA
Normert spenning i 3 fase systemer Uo/U
0,6/1 kV
Mekaniske egenskaper
Mekaniske egenskaper
Maksimal tillatt strekkstyrke
6 kN
Min. bøyediameter v/ gjentatt bøying
372 mm
Bruksegenskaper
Bruksegenskaper
Forpakning
NX14
Standardlengde
700 m
Maks. Kontinuerlig ledertemperatur
90 °C
Maks. ledertemperatur v/ kortslutning
250 °C
Min. installasjonstemperatur
−10 °C
Min. bøyeradius v/gjentatt bøying eller bearbeiding
6 (xD)
Flammehemmende
IEC 60332-1
Motstandsdyktighet mot UV
Ja
