YSLF-OFJ 24 - 36kV MP snodde enledere

Produkter

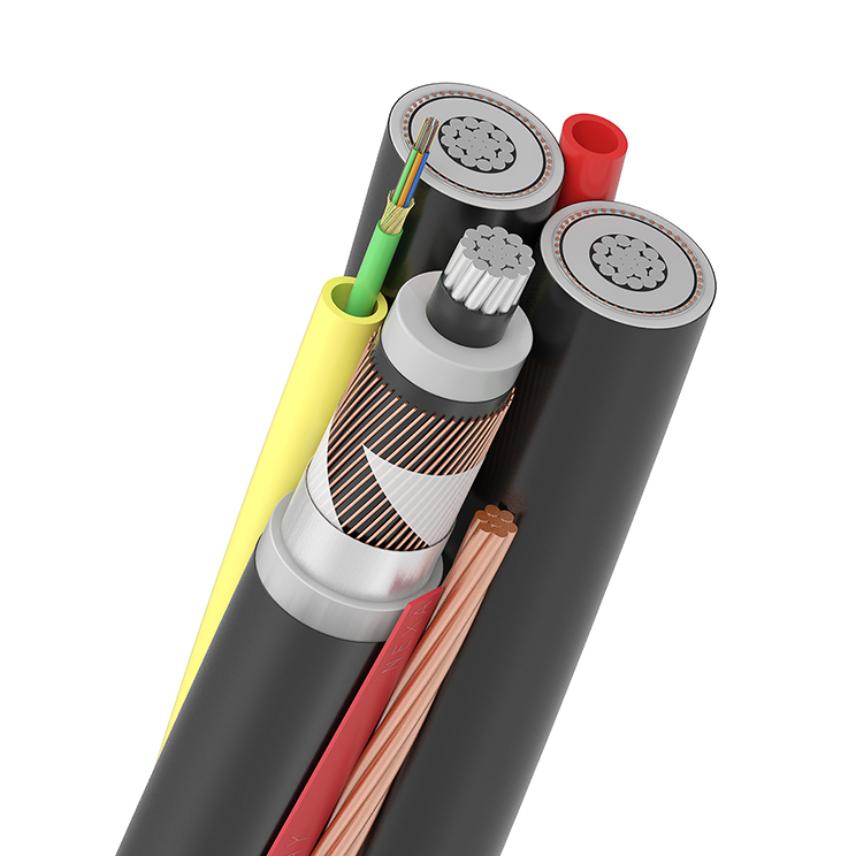

YSLF-OFJ 24kV 3x1x240A KGF50 G96 MP

Nexans art.nr. 10588498 - El.nr. 1054249

  • Forpakning: Meter (m)



Beskrivelse

Beskrivelse

Standarder

  • Product
    HD 620

User benefits:

Diffusion free high voltage cable.

Avoids growth of watertrees in the thermoplastick insulation, TPI,  and increases the lifetime of the cable.

Sheath integrity may be tested while on drum, before backfilling, in plastic pipes etc.

With the utilization of thermoplastic insulation every layer of the cable is recyclable.

Screen section: Value given is the physical cross section of the copper wires in the screen of one core.

Usage:

Indoor

Underground

Outdoors

Intended for high voltage energy distribution

Fire propertirs:

Halogen free

Cable marking:

NEXANS GS YSLF 24kV 1 x mm²/mm² MONTH YEAR

Lifemark

Karakteristikker

Karakteristikker

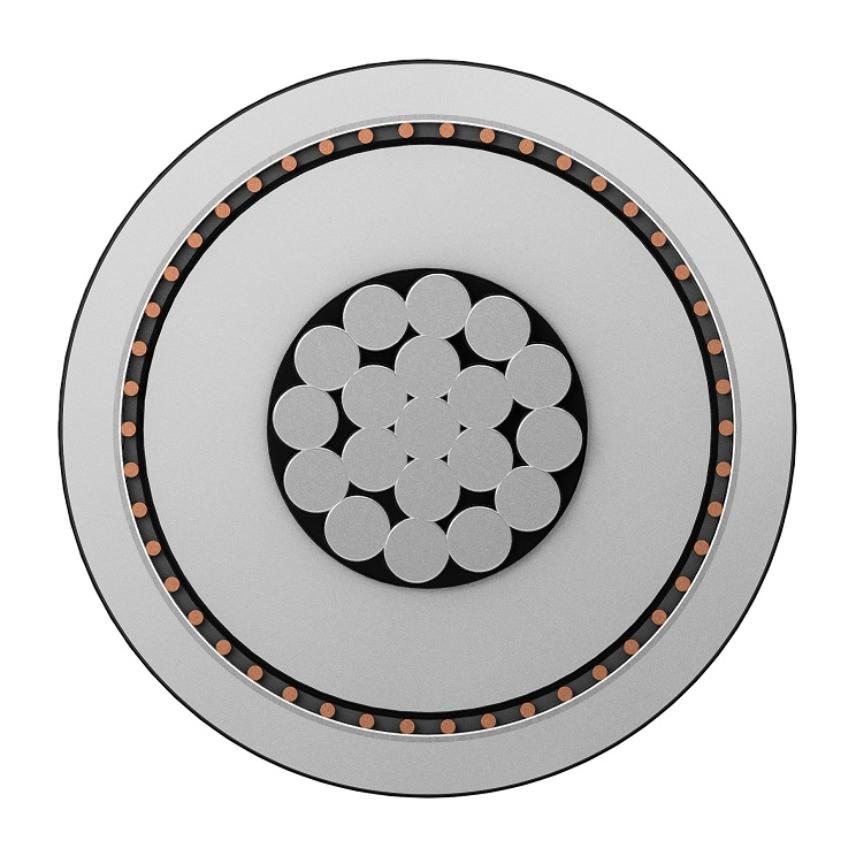

Konstruksjonsegenskaper

Konstruksjonsegenskaper

Leder fleksibilitet
Flertrådet, klasse 2

Dimensjonsegenskaper

Dimensjonsegenskaper

Ledertverrsnitt
240 mm²
Nominell ytre diameter
82,1 mm
Antall ledere
3
Antall optiske fibre
96
Indre diameter
10 mm
Rørdiameter
14 mm
Tverrsnitt jordleder
50 mm²

Elektriske egenskaper

Elektriske egenskaper

Tillatt belastning i jord v/ 15°C - trekant forlegning
465 A
Tillatt belastning i luft v/ 25°C - trekantforlegning
490 A
Maks. driftsspenning
24 kV
Normert spenning i 3 fase systemer Uo/U
12 / 20 (24) kV

Mekaniske egenskaper

Mekaniske egenskaper

Maksimal tillatt strekkstyrke
21,6 kN

Ressurser

Ressurser

Salgs- og leveringsinformasjon

Kablene må behandles meget forsiktig ved temperaturer under 0 °C, spesielt må slagpåkjenninger unngås. Hvis en TPI-isolert kabels temperatur er under -10 °C ved utlegning, må man gjøre spesielle tiltak, som for eksempel oppvarming av hele trommelen, for å unngå skader på kabelen. Det er temperaturen i kabelen som er avgjørende, så en kan godt legge ut og bøye en kabel selv om lufttemperaturen er under -10 °C hvis kabelen er varmet opp på forhånd, og dens temperatur ikke synker under -10 °C ved behandlingen.
